加拿大Transdrill TD120便携式百米岩芯钻机

● 模块化:全新的工业级设计支持快速拆装,适应区域更广

● 快速组装:熟练工可在30分钟内完成组装

● 搬运方便:TransDrill专利超轻钢材 重量轻、易搬运

● 操作简单:整合型操作平台快速上手、简易操作

客服咨询 400-668-9937

产品详情

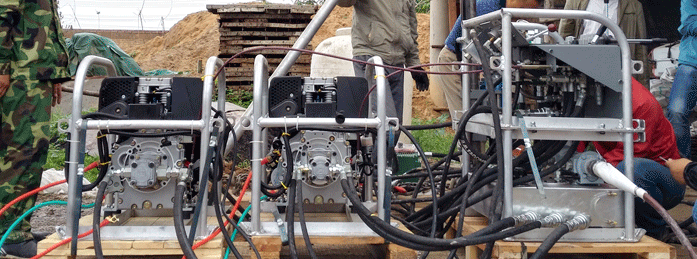

加拿大Transdrill TD120 便携式百米岩芯钻机

                                                                              加拿大便携式全液压岩芯钻机,采用加拿大新研发的模块化设计理念。真正实现了4人即可移动,高度整合的                                 制台,让钻机在实际使用中更得心应手,钻机配备了2台大马力发动机,最大钻进深度可达120米,整套设备均采用最新型加工技术,相比传 统百米钻机强度增加近65%。是世界上最轻便的60-120米岩芯钻机。

技术参数

  • 发动机(2台)

    Hatz 单杠风冷柴油机

  • 发动机功率

    10.9HP / 3000RPM

  • 动力头标配

    顶驱式、自带水龙头

  • 动力头最大转速

    1100r/min

  • 动力头最大扭矩

    220Nm

  • 泥浆泵流量

    30L/min @ 5Mpa

  • 夹持器口径

    88.9mm

  • 卷扬机、桅杆和给进系统

  • 绳索卷扬机

    液压马达直驱

  • 卷扬机容绳量

    150m

  •  给进行程

    1250mm

  • 提拔力

    40kN

  • 给进力

    20kN

  • 钻进角度

    45°-90°









重量参数


动力单元


德国HATZ 单缸风冷发动机

重量: 65kg


液压油箱(满)


重量:31kg


操作台(含液压管、接头)


重量:55kg


卷扬机(含绳索)


重量:47kg


钻架系统(含可拆卸油缸)


重量:69kg


动力头


重量:53kg


滑轮杆


重量:28kg


泥浆泵


重量:60kg
